Вихревые расходомеры: принцип работы и сферы применения

Современные вихревые расходомеры значительно превосходят своих предшественников по точности, эффективности и удобству эксплуатации. Ранее использовавшиеся модели оснащались массивными телами обтекания, закрывавшими до 43% поперечного сечения трубопровода. В современных конструкциях применяются элементы меньшего диаметра, что способствует увеличению амплитуды перемещения, снижению потерь давления и расширению динамического диапазона прибора.

Назначение и применение вихревых расходомеров

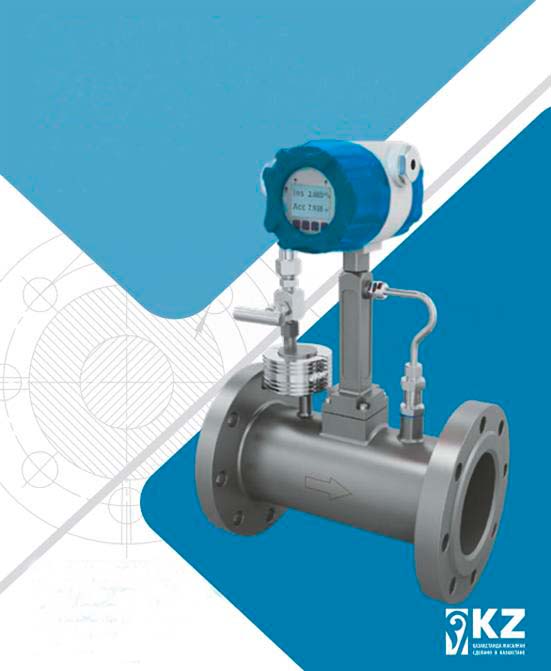

Вихревые расходомеры предназначены для точного измерения объемного и массового расхода жидкостей, газов и пара. В их конструкцию входят первичный преобразователь и электронный блок управления. Корпус блока выполнен в цилиндрической форме и содержит отсеки для смотрового окна, разъемов и кабельных вводов, а также соединительный элемент для преобразователя.

Основные области применения:

• Энергетика – учет расхода пара на паровых установках;

• Промышленность – контроль потребления ресурсов в системах отопления, вентиляции и кондиционирования;

• Коммерческое использование – управление энергопотреблением крупных зданий и кампусов;

• Нефтегазовый сектор – учет и распределение природного газа;

• Нефтехимия – точный контроль расхода веществ в технологических процессах.

Благодаря высокой точности, надежности и долговечности, вихревые расходомеры остаются востребованными среди предприятий, где требуется точный учет потоков жидкостей и газов. Современные модели, появившиеся на рынке после 1960-х годов, значительно усовершенствованы по сравнению с первыми версиями устройств.

Принцип работы вихревых расходомеров

Принцип действия вихревого расходомера основан на эффекте образования вихрей при обтекании препятствия потоком измеряемого вещества. Наиболее простой аналог – флаг, развевающийся на ветру из-за создаваемых воздушными потоками завихрений.

Когда поток проходит через тело обтекания внутри расходомера, происходит ускорение движения и падение давления. За препятствием формируется так называемая "вихревая дорожка Кармана". Встроенный ультразвуковой луч, проходя через эти вихри, изменяет свою несущую частоту, а цифровая обработка сигналов фиксирует количество вихрей. Эти данные преобразуются в показатели скорости потока, а затем – в объемный расход вещества в заданных единицах измерения.

Современные модели расходомеров обладают высокой чувствительностью благодаря использованию минимизированных тел обтекания, что обеспечивает широкий динамический диапазон измерений и сниженные потери давления. Некоторые приборы оснащены встроенными термометрами сопротивления и внешними датчиками давления, что позволяет компенсировать изменения параметров потока для более точного учета расхода газа.

Виды вихревых расходомеров

В зависимости от принципа работы, вихревые расходомеры делятся на три основные категории:

1. С обтекаемым телом – поток вещества огибает препятствие, вызывая изменение траектории и скорости движения, создавая попеременные вихри по обе стороны от тела обтекания.

2. С прецессией воронкообразного вихря – в этом случае поток закручивается перед попаданием в расширенную часть трубы, вызывая пульсации давления, фиксируемые пьезоэлементами.

3. С осциллирующей струей – специальные отверстия в корпусе прибора формируют пульсирующий поток, создавая периодические колебания давления, регистрируемые датчиком.

Преимущества и недостатки вихревых расходомеров

Преимущества:

• Высокая точность и стабильность измерений;

• Простота в эксплуатации и отсутствие подвижных элементов;

• Нечувствительность к загрязнениям;

• Универсальность – подходят для большинства жидкостей и газов, включая углеводороды;

• Долговечность – благодаря отсутствию движущихся частей приборы служат длительное время.

Недостатки:

• Чувствительность к вибрациям трубопровода;

• Необходимость высокой скорости потока для точных измерений;

• Ограничения по диаметру труб (обычно от 150 до 300 мм);

• Возможные просадки давления.

Заключение

Вихревые расходомеры остаются одним из наиболее надежных и точных инструментов для учета расхода жидких и газообразных сред. Их использование оправдано в различных отраслях – от коммунального хозяйства до нефтехимии. Современные технологии позволяют минимизировать недостатки этого типа расходомеров, делая их универсальным решением для промышленных нужд.
